一网打尽 Origin 中的分段绘图
前言
在数据可视化的过程中，分段展示数据是一种常用且有效的方法。本文将重点介绍如何在 Origin 软件中实现分段绘图，具体从三个关键方面进行详细阐述：轴分段（断点）、数据分段（颜色和连接方式）、背景分段（规则与不规则色块填充）。
轴分段

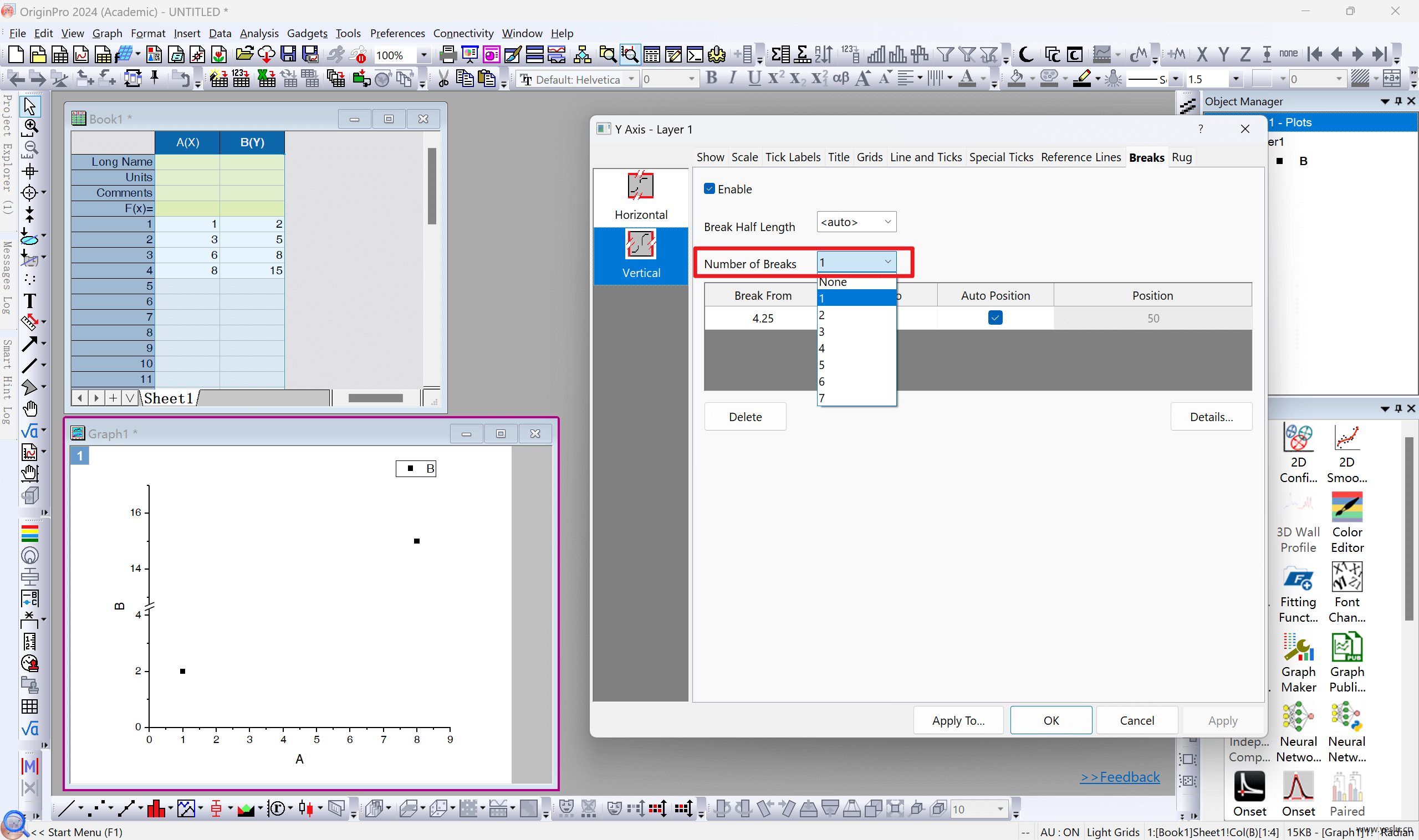

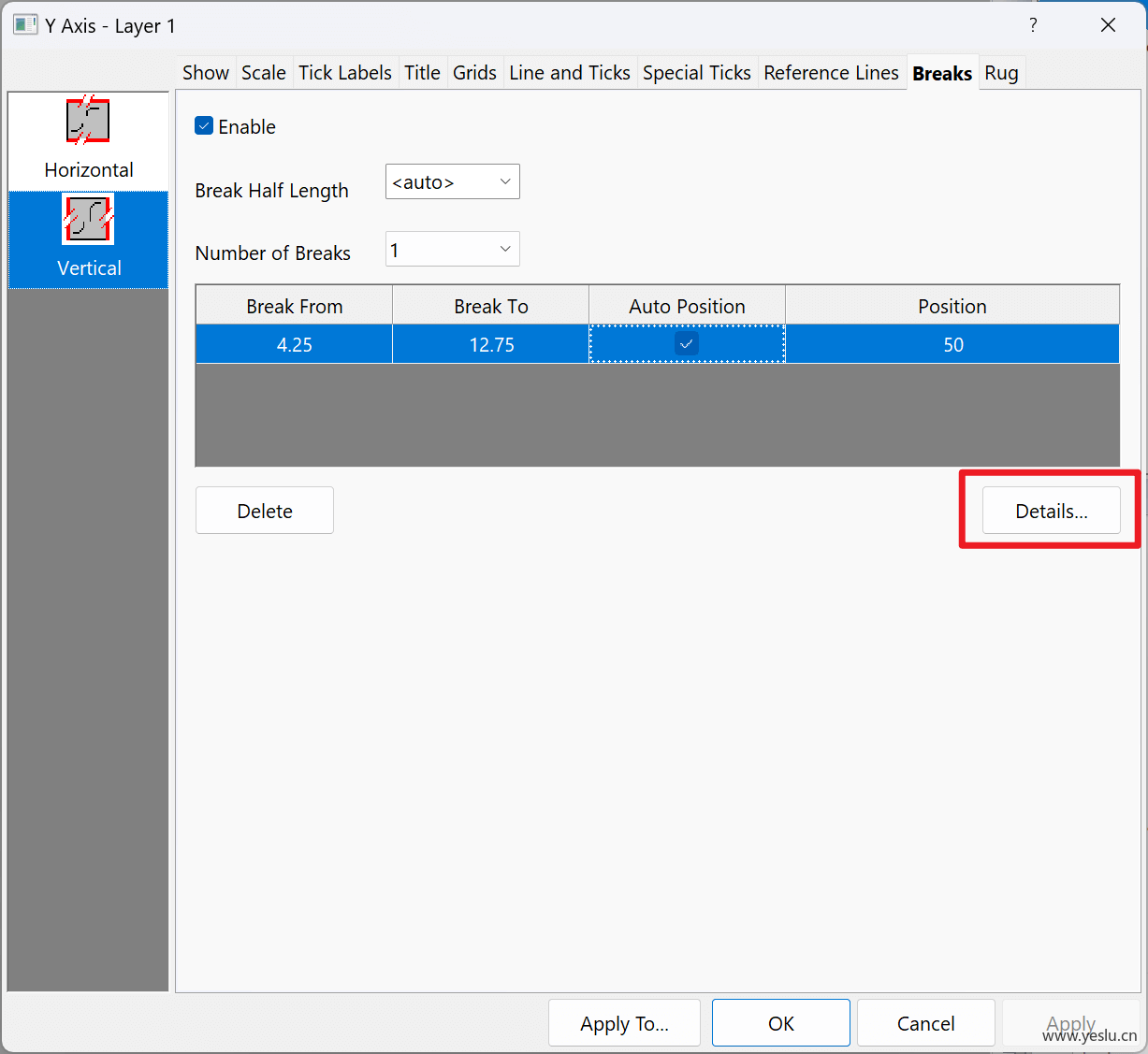

Origin 提供了坐标轴断点的功能，通过双击坐标轴或者右键坐标轴-Properties，进入 Breaks Tab，选择断点数量，既可实现断点功能。

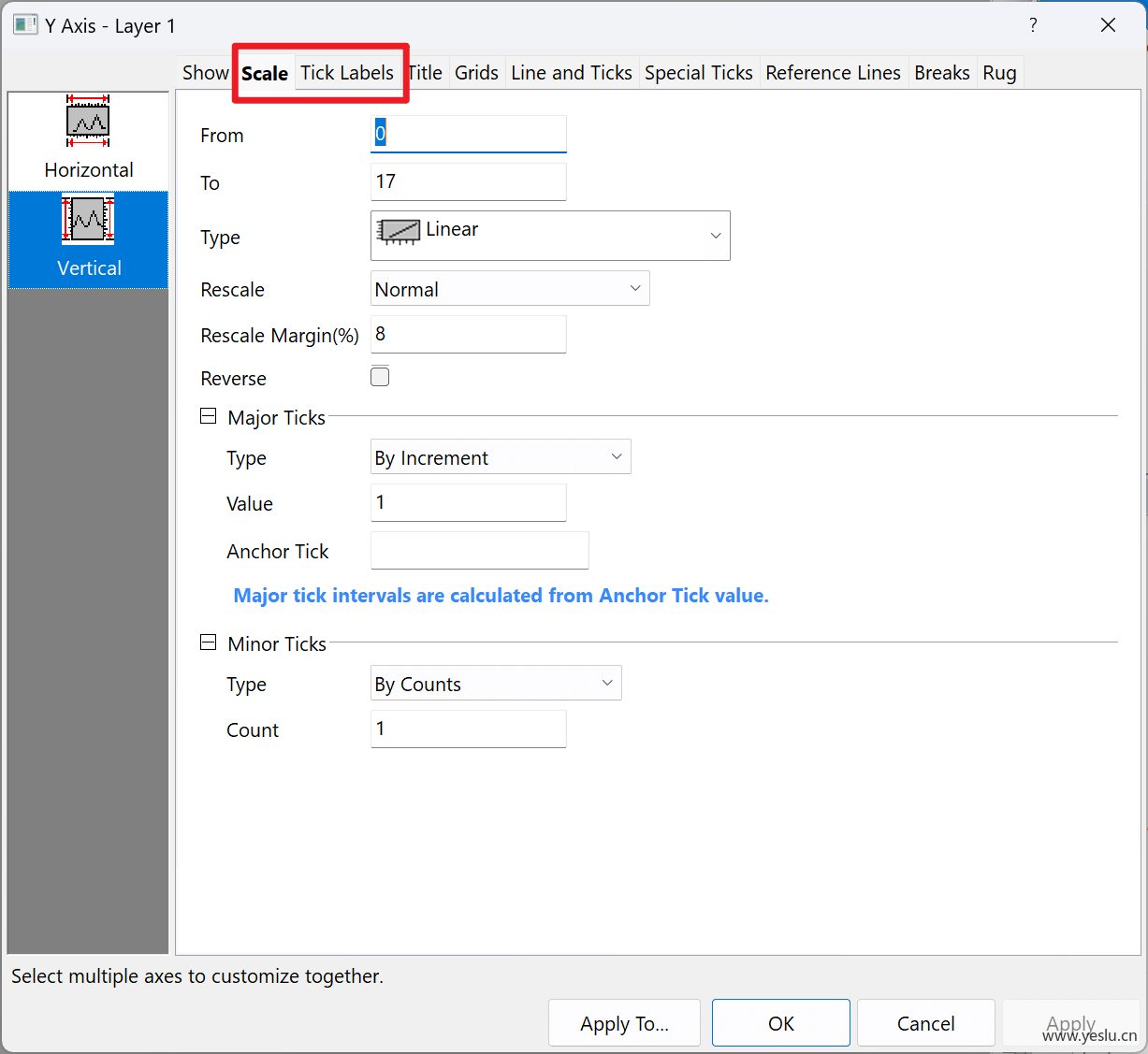

当断点功能开启（如图所示 4.25-12.75 为断点范围）时，断点前（如图所示 0-4.25 的部分）坐标轴的部分参数由 Scale 和 Tick Labels Tab 控制，用于修改断点前的坐标轴增量和标签等功能。
断点后（如图所示 12.75-17 的部分）的坐标轴的部分参数由该断点的详细设置管理。当有多个断点时，该设置用于调整当前选中的断点到下一个断点之间的参数。
特别注意，有同学在设置断点后发现坐标轴增量无法按照预期设置，这是因为轴起点+增量在断点范围内。例如断点范围为 4-6，坐标轴起点为 0，增量为 5，则该设置下的第一个主刻度落在了断点区间内，因此该增量无法被应用。同理，当存在多个断点时，断点终点+增量 不应落在下一个断点范围，否则该增量同样无法被应用。
参考文档：AxesRef-Breaks
数据分段
单点设置
此方法适用于数据中有极少数量的特殊点需要调整。

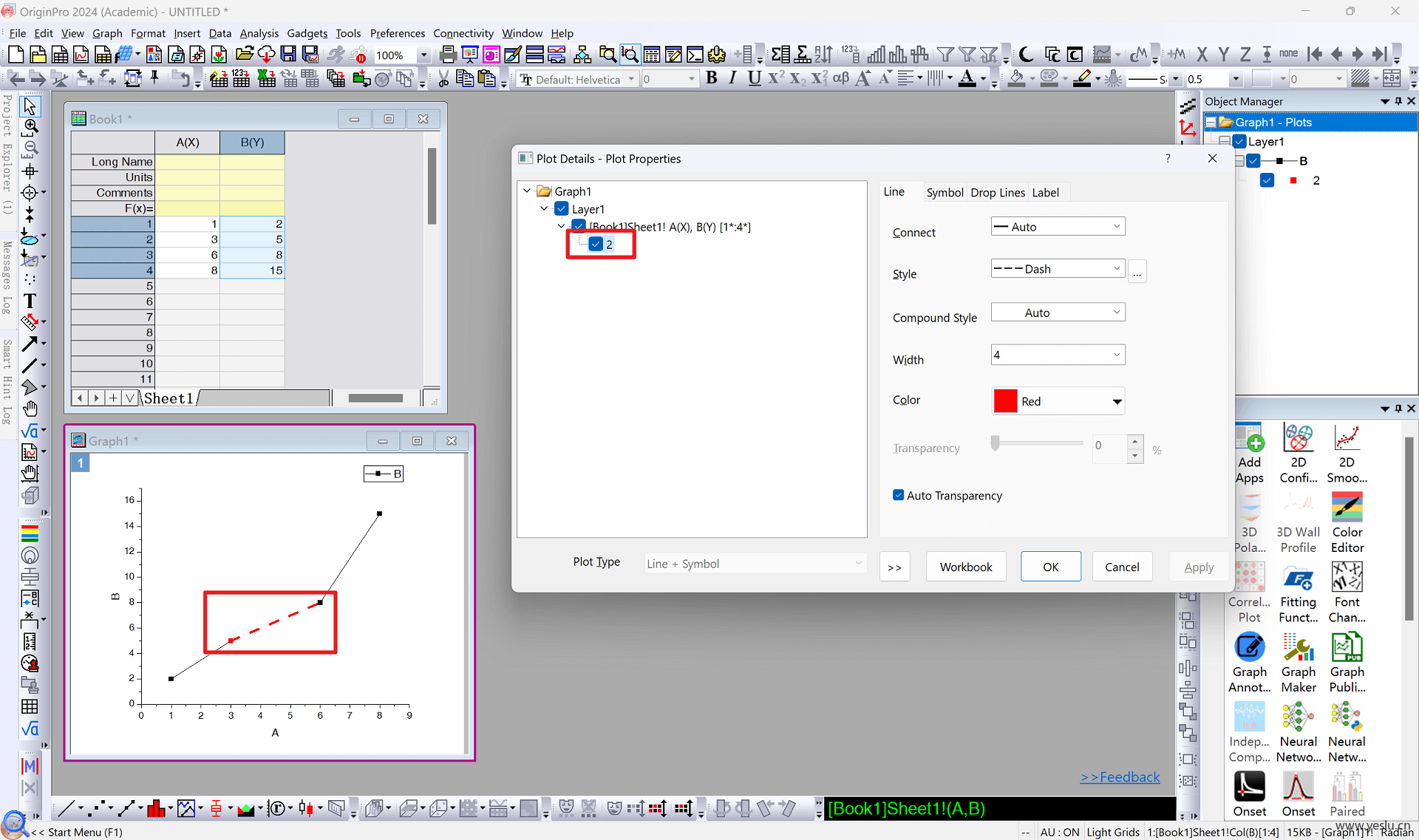

在 Origin 中，我们可以通过 Ctrl+单击或者两次单击（点一次，再点一次）的方式选中单个数据点，而 Ctrl+双击或者两次单击+双击则可以对单点的颜色、连接方式等参数进行调整。
当单个数据点被选中时，我们可以对该点的颜色及该点到后一个点的连接线参数进行调整。
参考文档：Customize-Single-Data-Point
颜色映射
此方法适用于数据中有大量特殊点需要调整。
Origin 提供了一系列的色卡和映射方式，学习此方法的重点是创建颜色映射策略，也就是将每个点的颜色分配到一张色卡上。
由于映射策略繁多，这里以 Index 映射策略为例说明，具体映射策略请阅读官方文档 Using a Dataset to Control Plot Color。
Index 策略
Index 的映射策略是 数据 mod 色卡颜色总数。

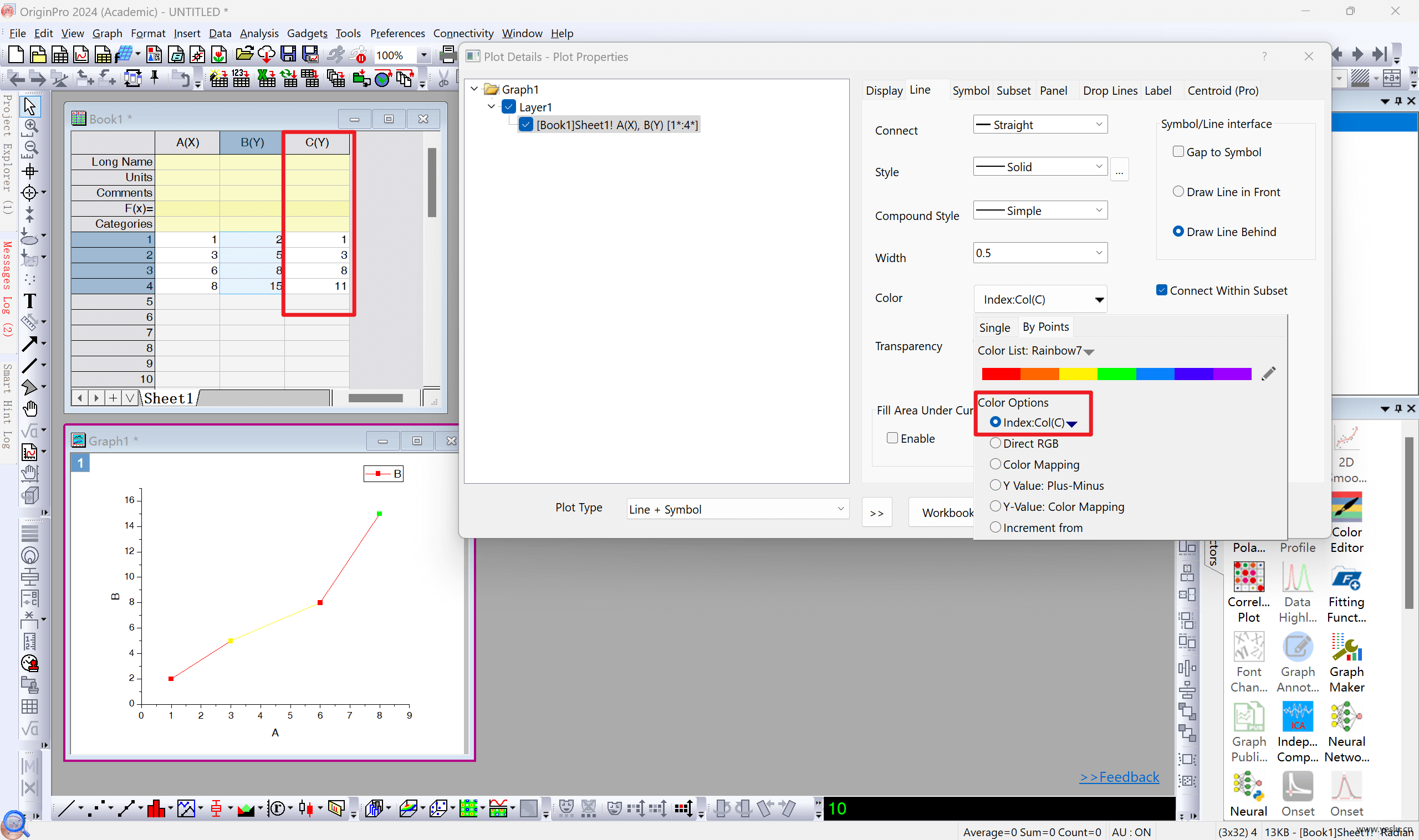

在这里，我创建并设置了映射列 C，则第一个点和第二个点被正常映射到了该彩虹色卡的一号颜色（红色）和三号颜色（黄色）上，而第三个点的映射值为 8，第四个点的映射值为 11，因此会被映射到色卡的一号颜色（8 mod 7 = 1）和四号颜色（11 mod 7 = 4）上。
参考文档：Customize-PlotColor

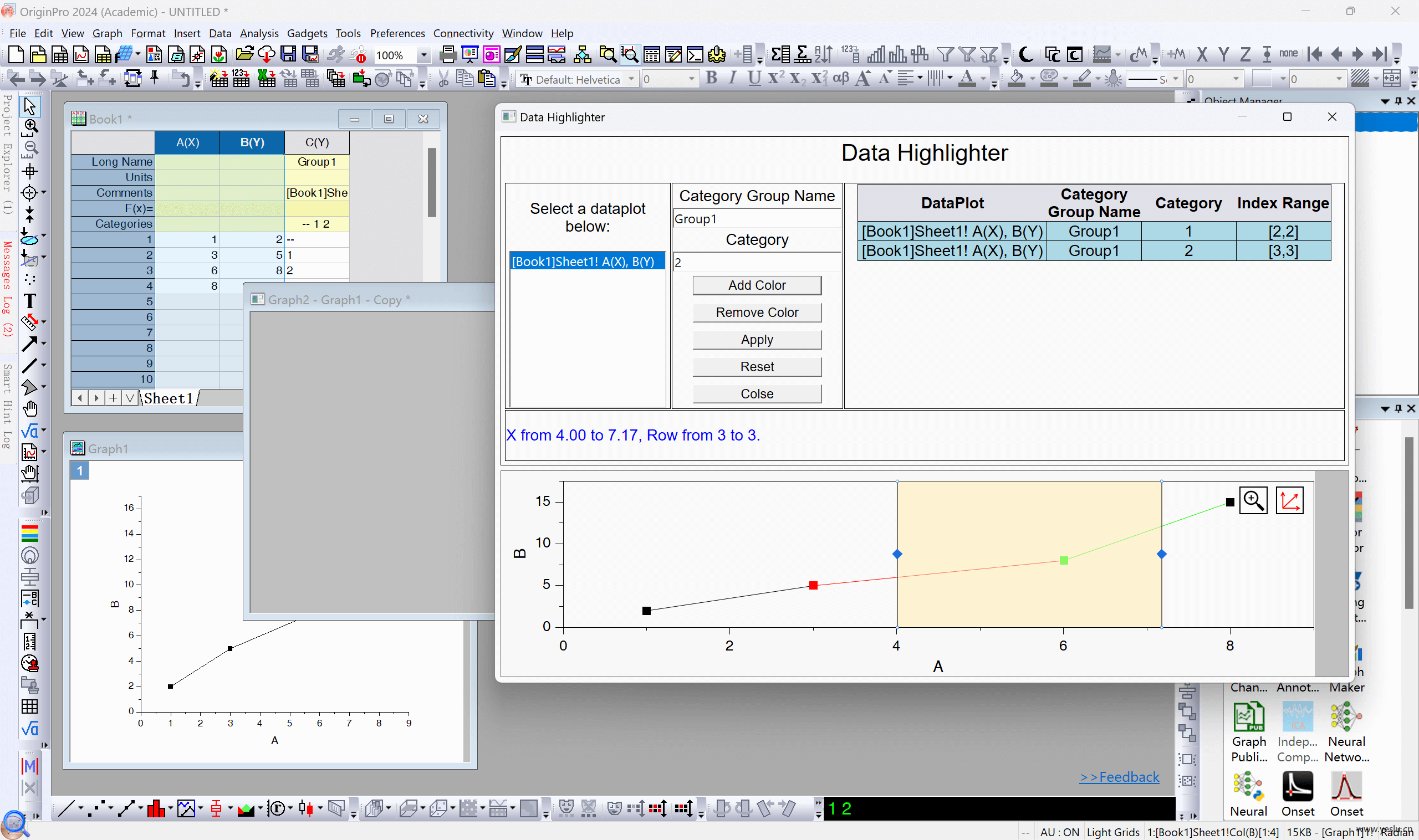

Data Highlighter 插件
下载链接：Data Highlighter
Data Highlighter 插件的本质是上述的颜色映射，只是可视化的形式能够更直观的进行修改。
参考文档：Data Highlighter
背景分段
规则填充
矩形工具

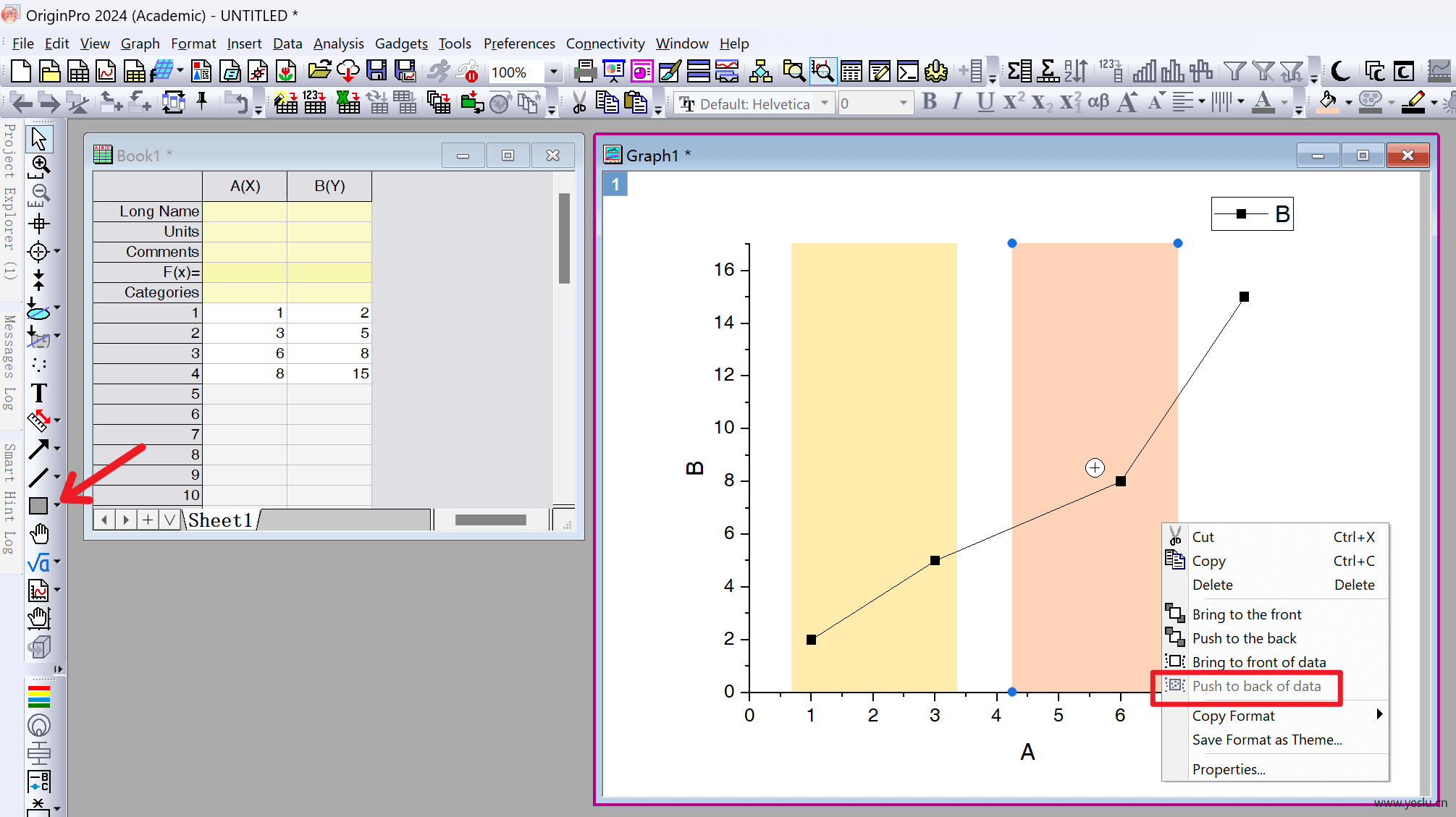

利用矩形工具直接在图中画框，是最简单的填充方法。在图中画出矩形框后，右键矩形框选择 “Push to back of data”，将矩形框置于数据点后，通过 “Properties” 或双击矩形框设置矩形颜色。
参考线

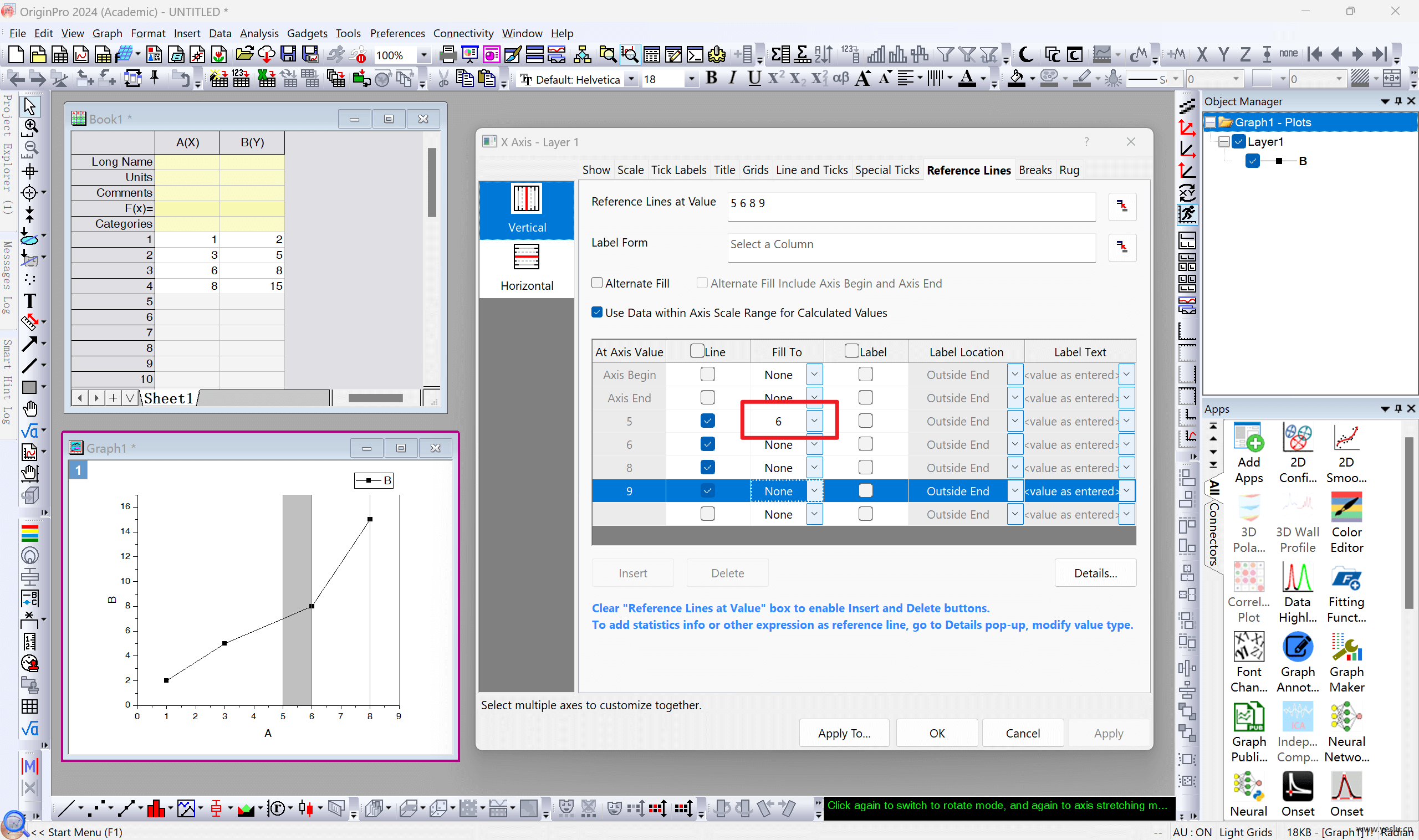

在坐标轴设置的 Reference Line Tab 能够精确设置纵向和横向参考线，并可以自定义参考线之间的填充，通过右下方的 Details 可以修改线形和填充的参数。
参考文档：AxesRef-RefLines
不规则填充

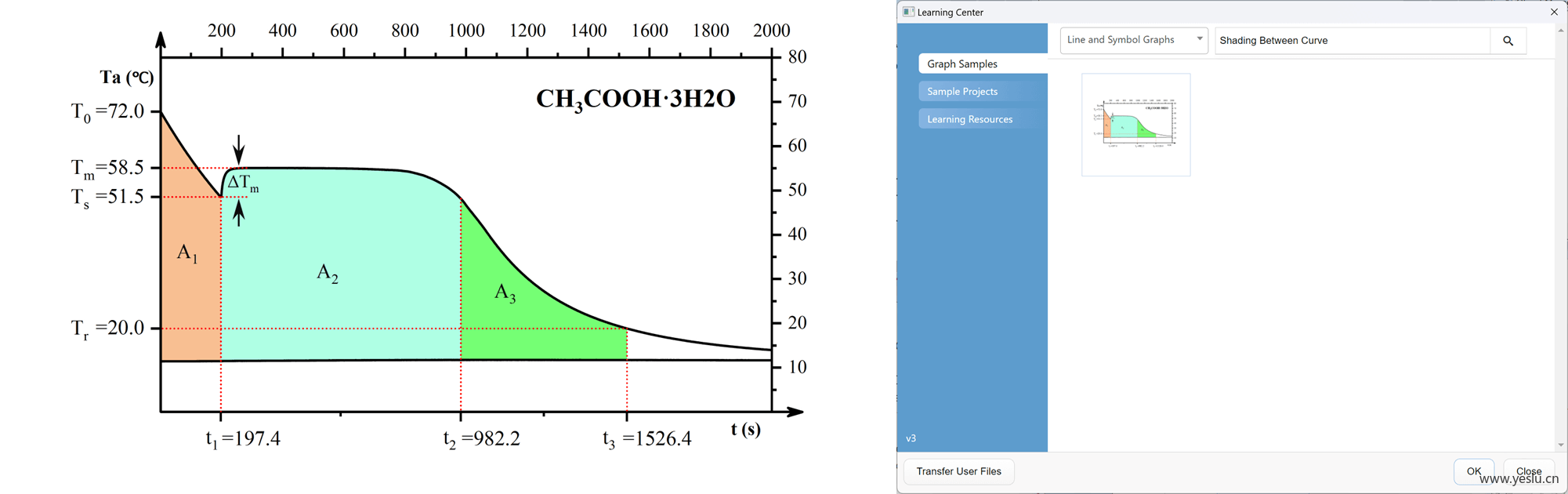

示例数据请前往 Learning Center（Help: Learning Center 或 F11）搜索 Shading Between Curve。

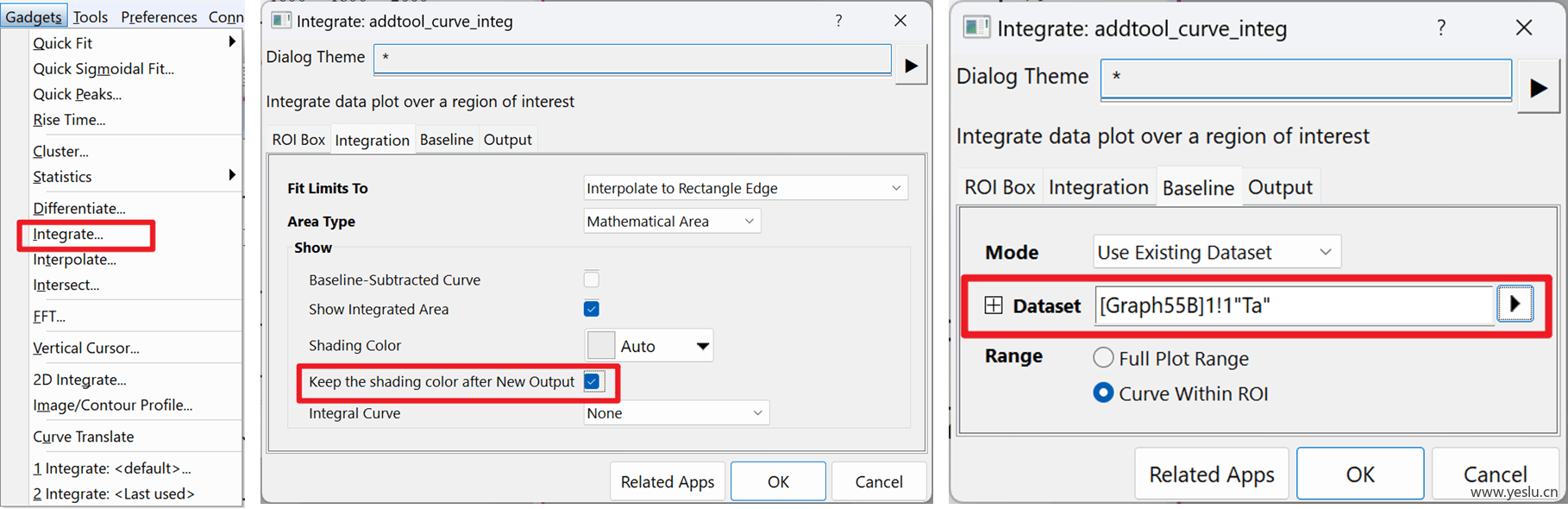

这里我们用到了 Gadgets: Integrate 功能，从上方曲线的一部分填充到下方基线。在 Integration Tab 中勾选 “Keep the shading color after New Output”，并在 Baseline Tab 中选择需要填充到的基线。

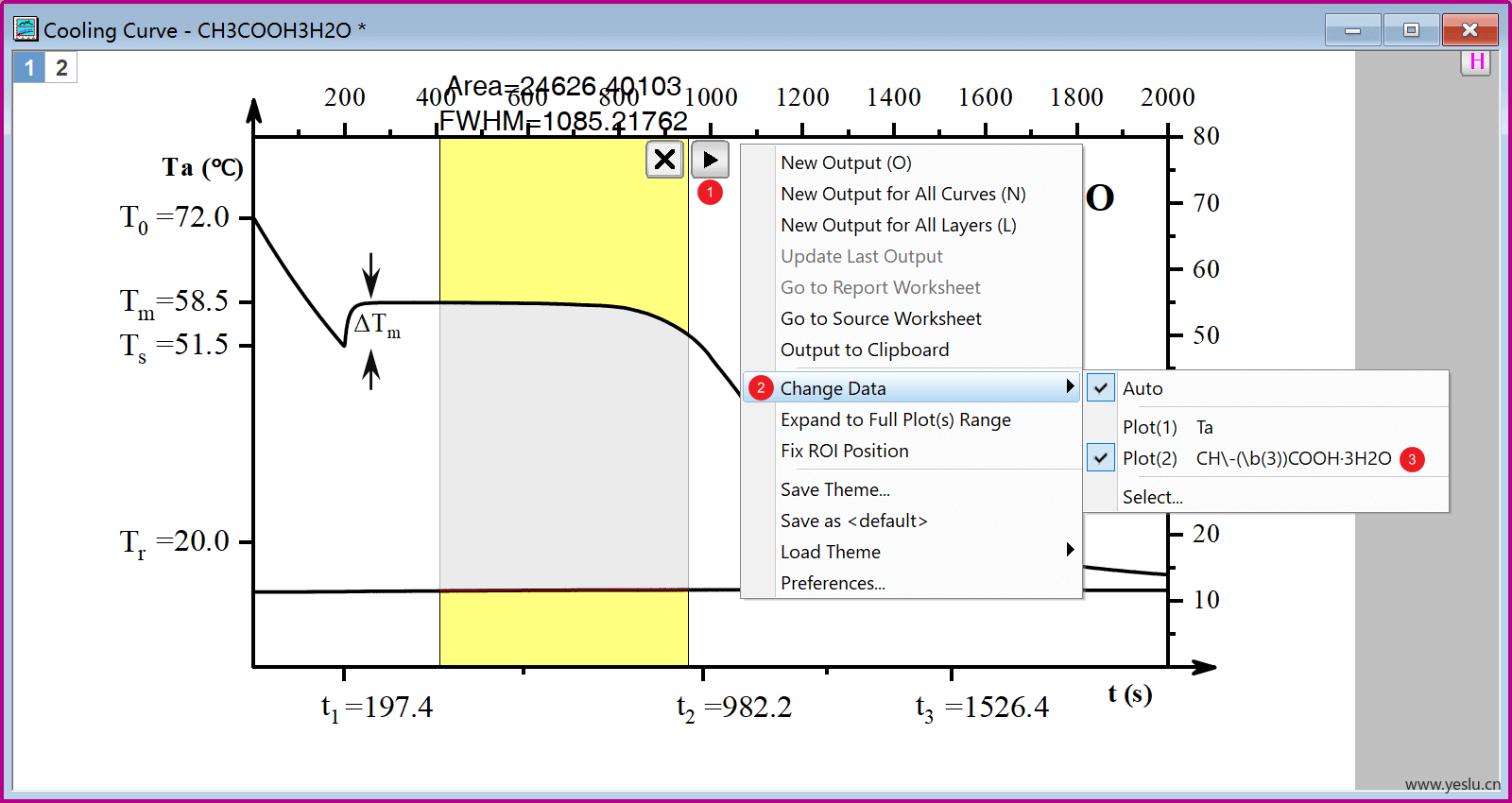

接着在该工具的设置中修改当前需要操作的数据，并调整合适的填充范围。如需增加新的填充，可以使用 “New Output” 新建一个填充，上一个填充将被保留。
环境
- Windows 11 (22631);
- Origin 2024 SR1 (Academic).
备注
- 本文禁止转载；
- 随着版本更新，您所使用的功能可能与教程中有所不同。
