Origin 通过 Y 轴偏移制作层叠式线图的五种思路

发表于 2022-04-17 更新于 2023-08-23 分类于 Science

前言

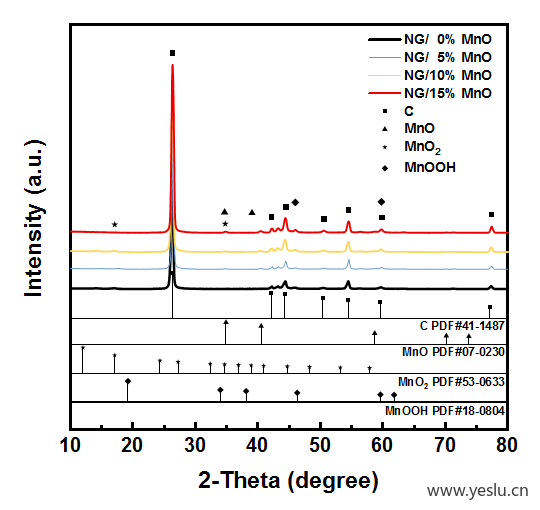

层叠式线图是比较多组数据差异的重要手段，当数据对 Y 的实际值不敏感时，通过将数据堆叠在同一张图中，能够更好分析不同数据间峰强、峰位移等信息的变化。常见的表征手段中，XRD、XPS、XAS、FT-IR、Raman 等光（能）谱的数据，均可通过类似下图的手段，在 Y 方向上进行堆叠制图。

在 Origin 中，软件至少提供了五种方法以实现层叠式线图，本文将简要介绍这些思路。

示例数据

本科期间，我曾向 OriginLab GraphGallery 贡献过层叠式线图的例图，此后 OriginLab 官方以该图为蓝本制作了《XRD 二维层叠式带标准卡片》的教学视频，感兴趣的同学可以下载原始工程和数据进行学习。

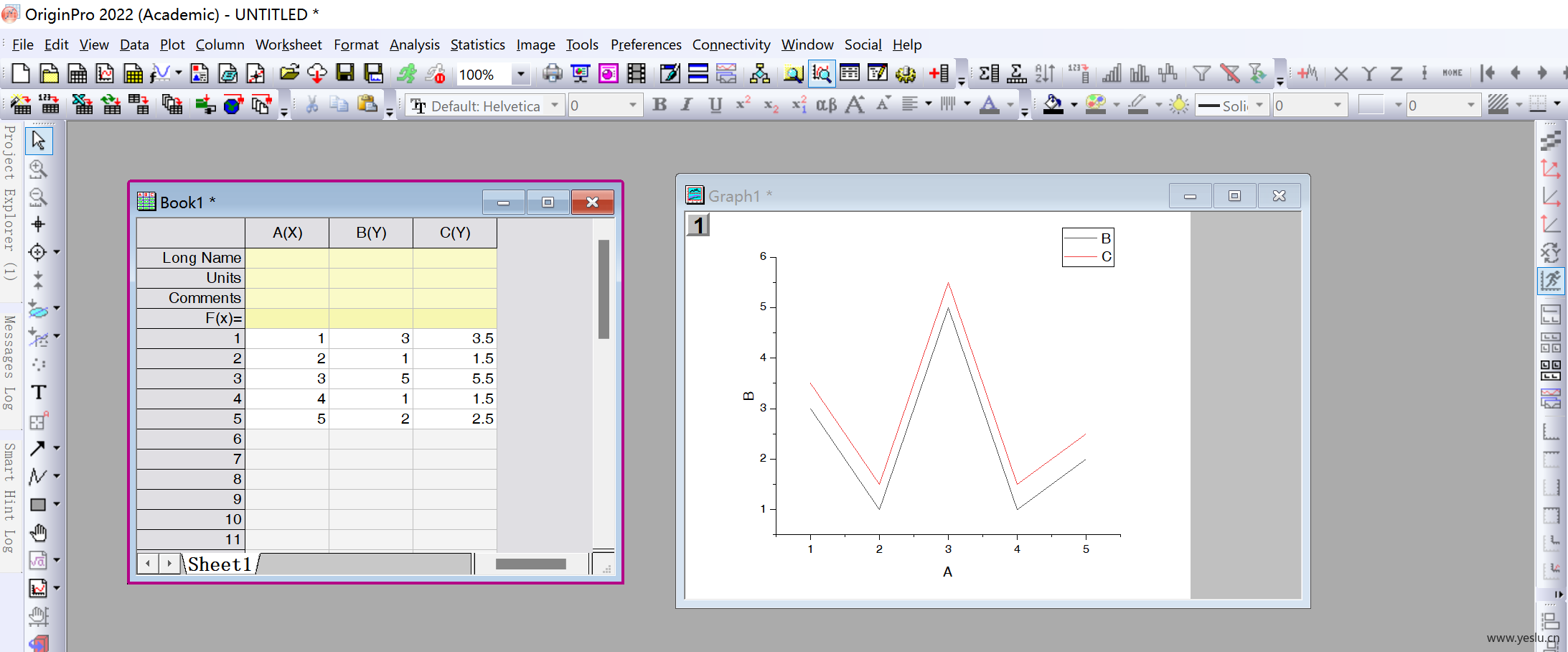

本教程为简化复杂程度，使用如下图所示的精简数据。

制作层叠式线图的五种思路

1 同加同减

函数中，将向上平移 2 个单位长度，得到。这与本例十分类似，也是所有方案中，最简单，也最容易想到的方法。

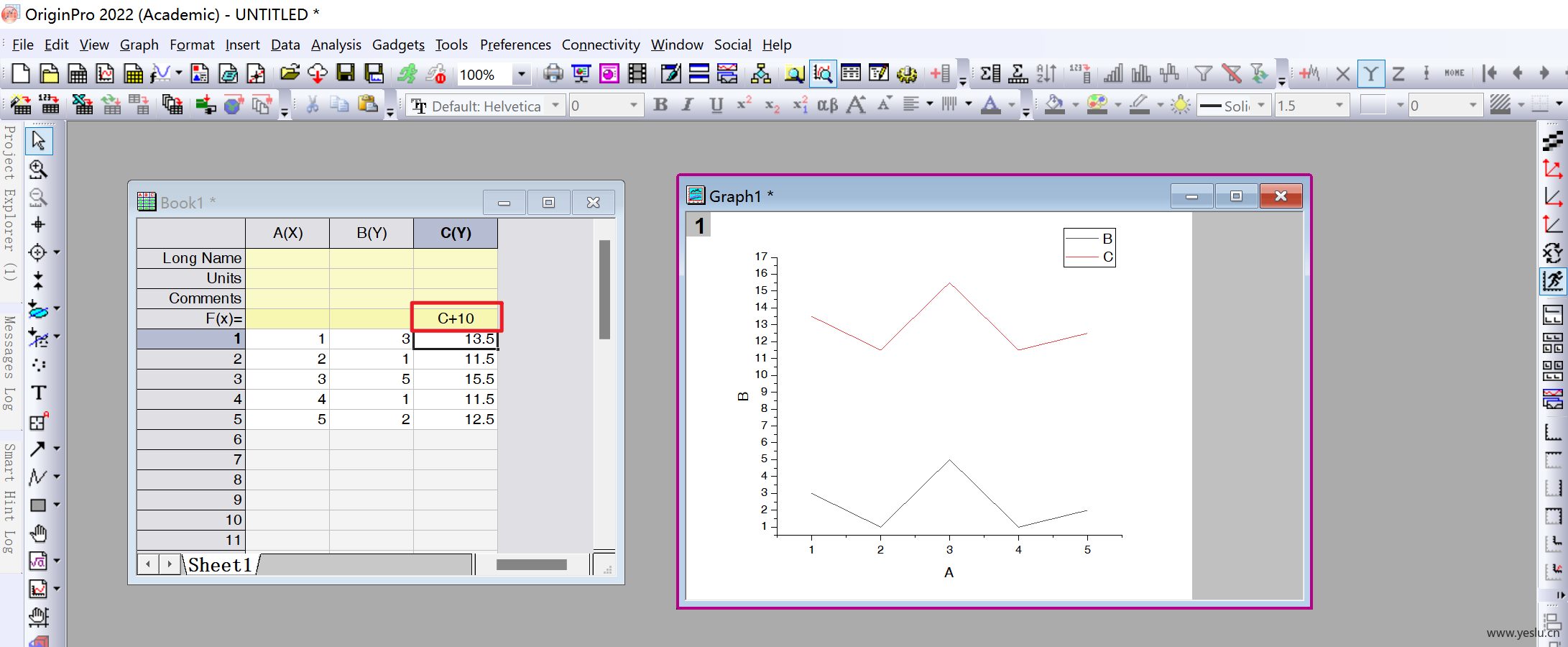

利用 Origin 的 Set Column/Cell Values 功能，我们可以轻松的将整列值同加同减，得到拉开两线间距的效果。

优势

纯数学操作，方法简单；
可以较为精准的将多条线拉开相同间距。

劣势

操作不够直观，需要多次调整获得合适的距离。

2 Individual Offset

官方说明：PD-Dialog-Stack-Tab

那么有没有直接在图中操作的方法呢？答案是肯定的。

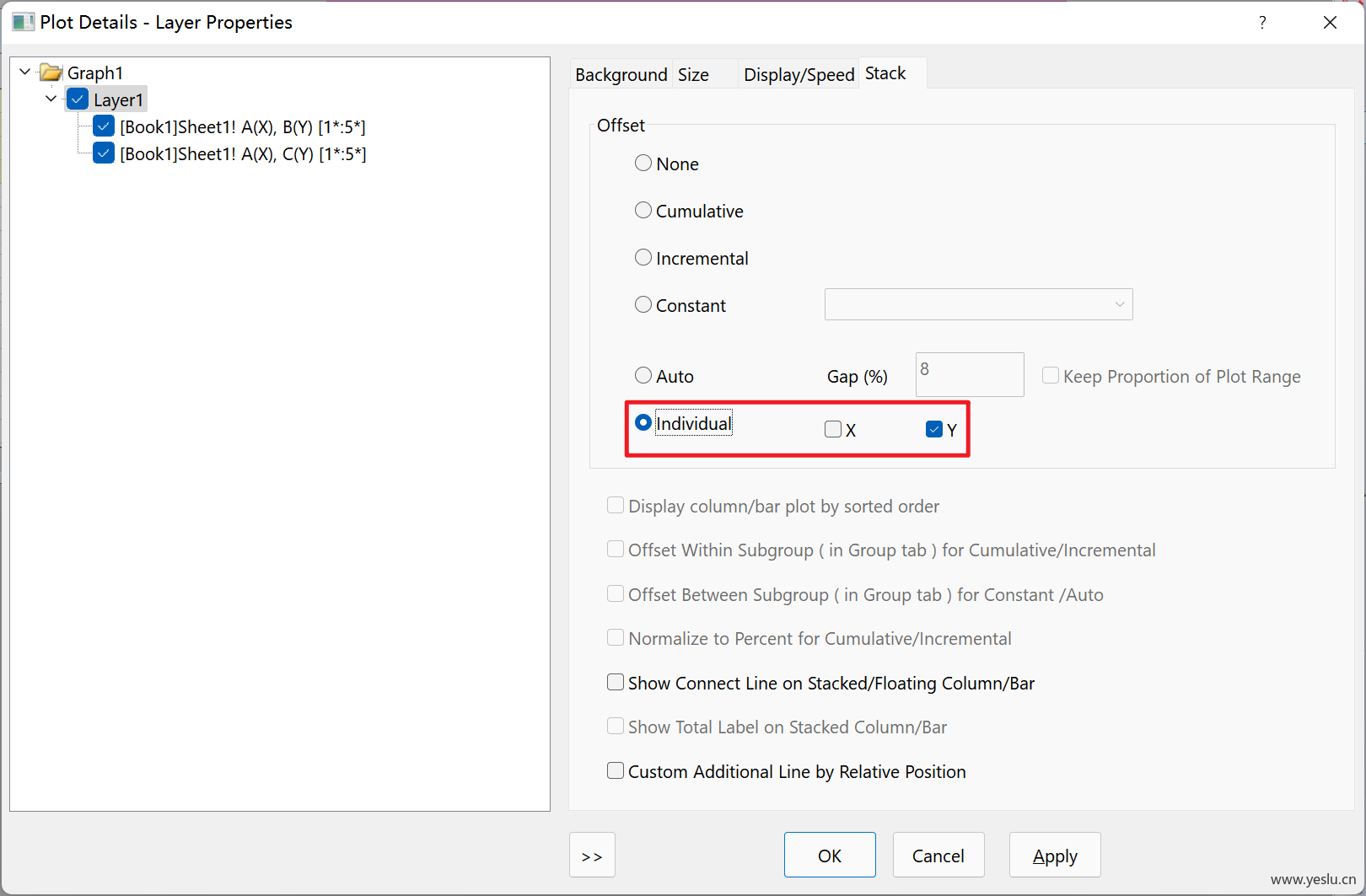

Origin 为我们提供了 Y/X 方向上独立的功能，通过启用 Y 方向上独立，在图中就可以直接上下拖动，调整需要的位置。

Tips

当 Individual 勾选时，Offset 功能便会启用，这里的 Multiplier 和 Offset 遵循如下公式，如果需要精确控制线间距，可以尝试使用本功能。

1 2	X' = Multiplier_X * X + Offset_X Y' = Multiplier_Y * Y + Offset_Y

优势

操作直观，所看即所得。

劣势

两线间距仅能靠肉眼控制，不够精确；
线条多时，不易点选拖动。

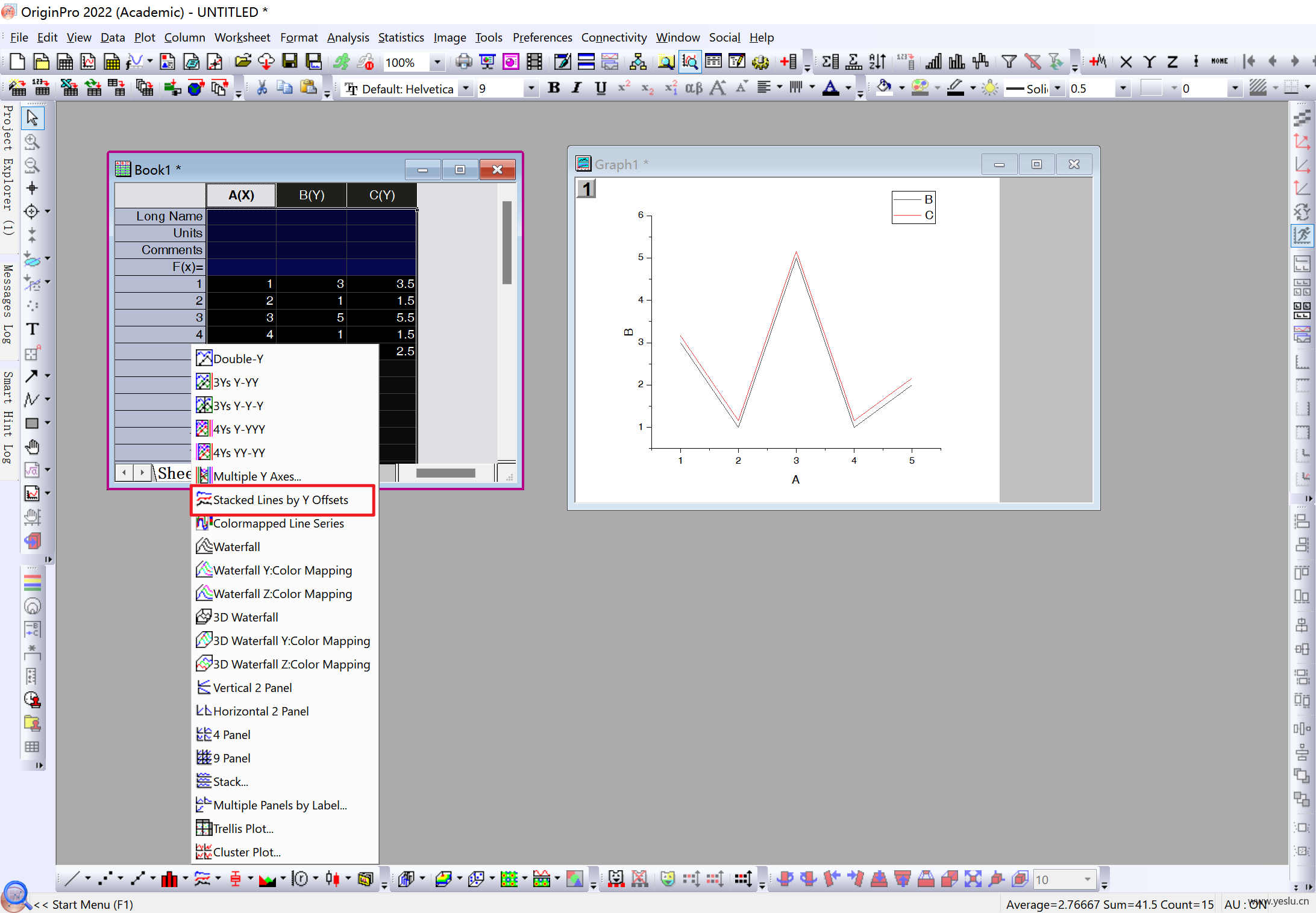

3 Stacked Lines by Y Offsets

官方说明：StackLineYOffset-Graph

Stacked Lines by Y Offsets 是 Origin 中的一种图形模板，实为上述“Individual Offset”的变体，其本质依然是允许数据在 Y 轴方向上偏移。此外，软件也提供了其他的 Offset 模式，大家可以根据自己的实际需要选择。

当制作“Stacked Lines by Y Offsets”图时，软件会自动调整多条线的间距，以实现快速制图的功能。

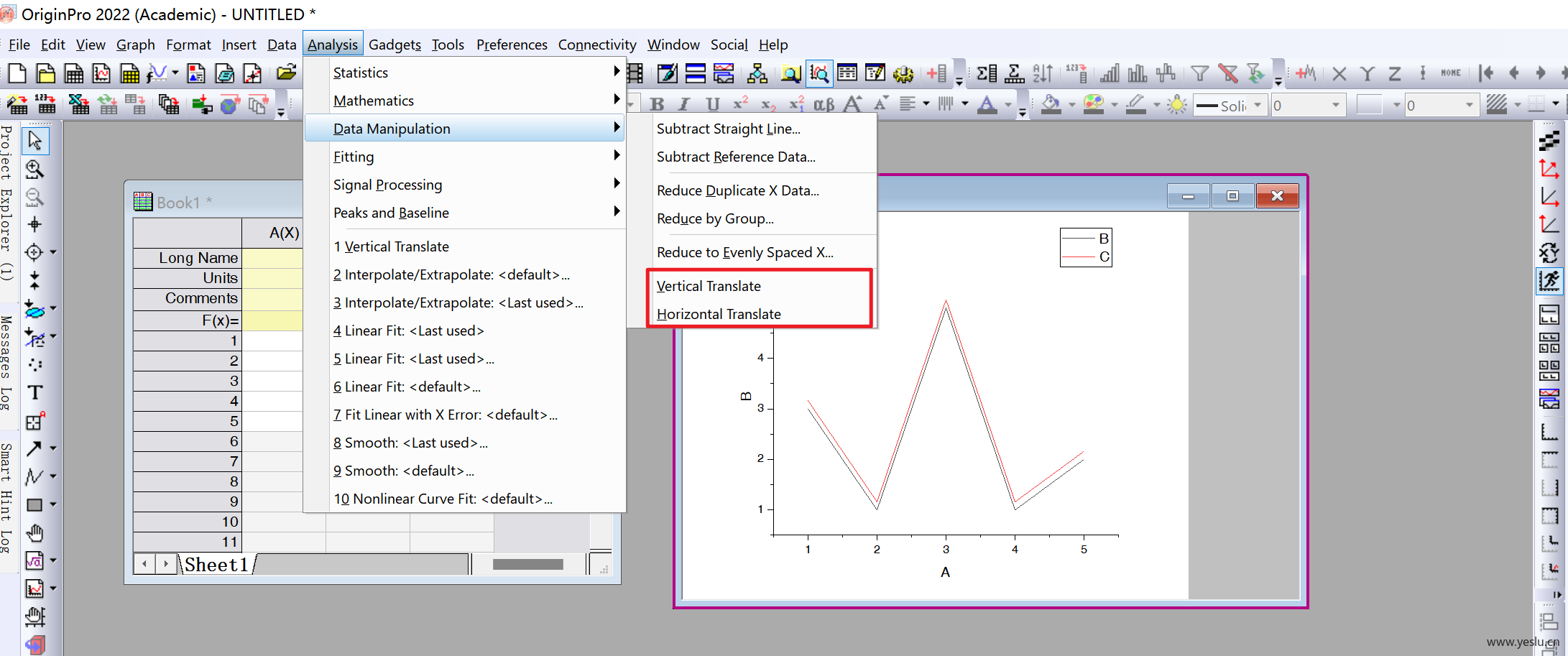

4 Vertical Translate

官方说明：Translate-Curve

上述几种方法，要么不够直观，要么不够精确，本方法融合了这两个优点。

在拖动的同时，左侧数据点坐标随之变化。

5 Multi- Layers

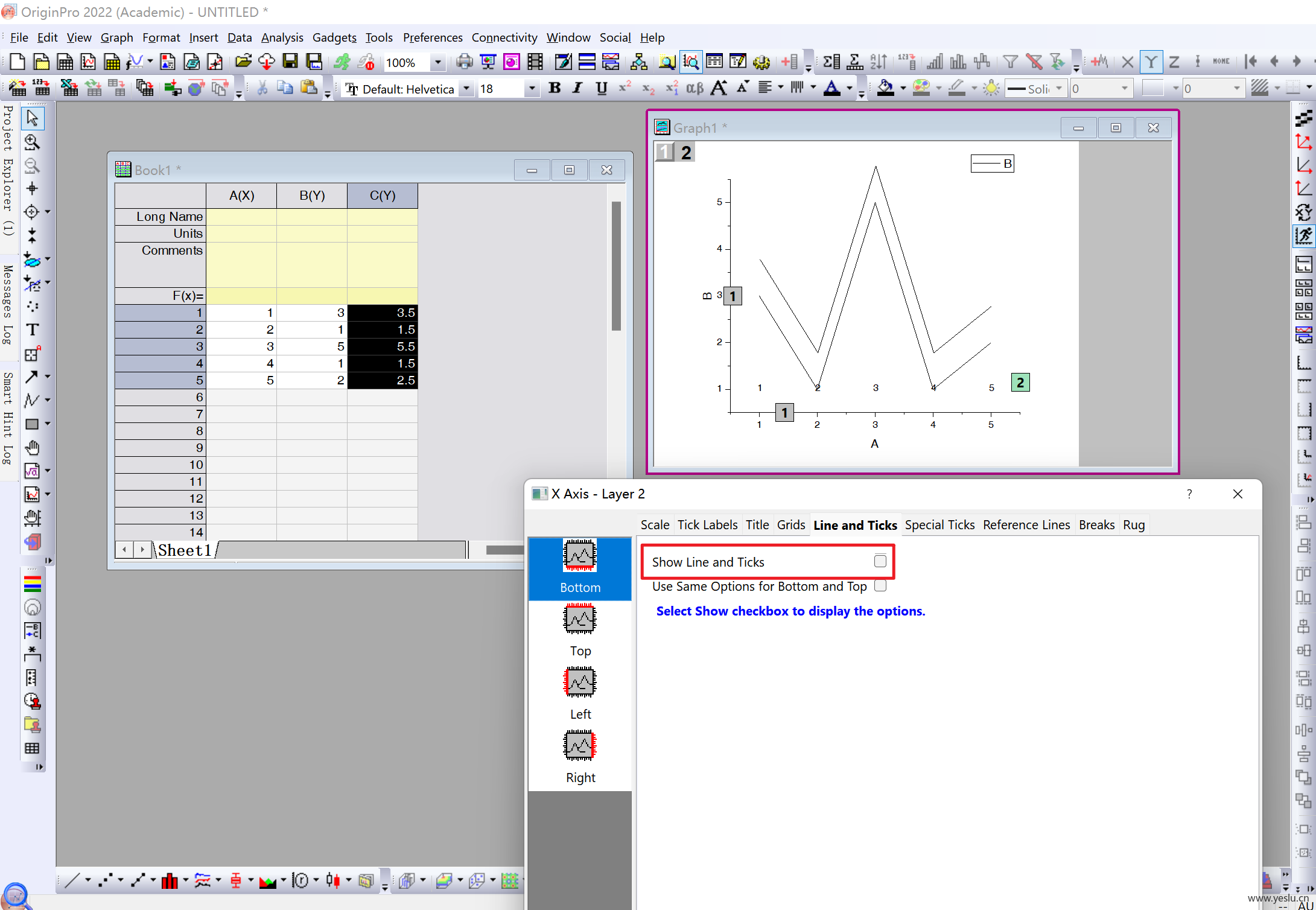

如果上述功能还是无法满足你的需要，那就只能使用多图层绘制了。将每条曲线绘制于一个独立图层，几乎可以达到完全的可定制效果。

5.1 绘制独立图

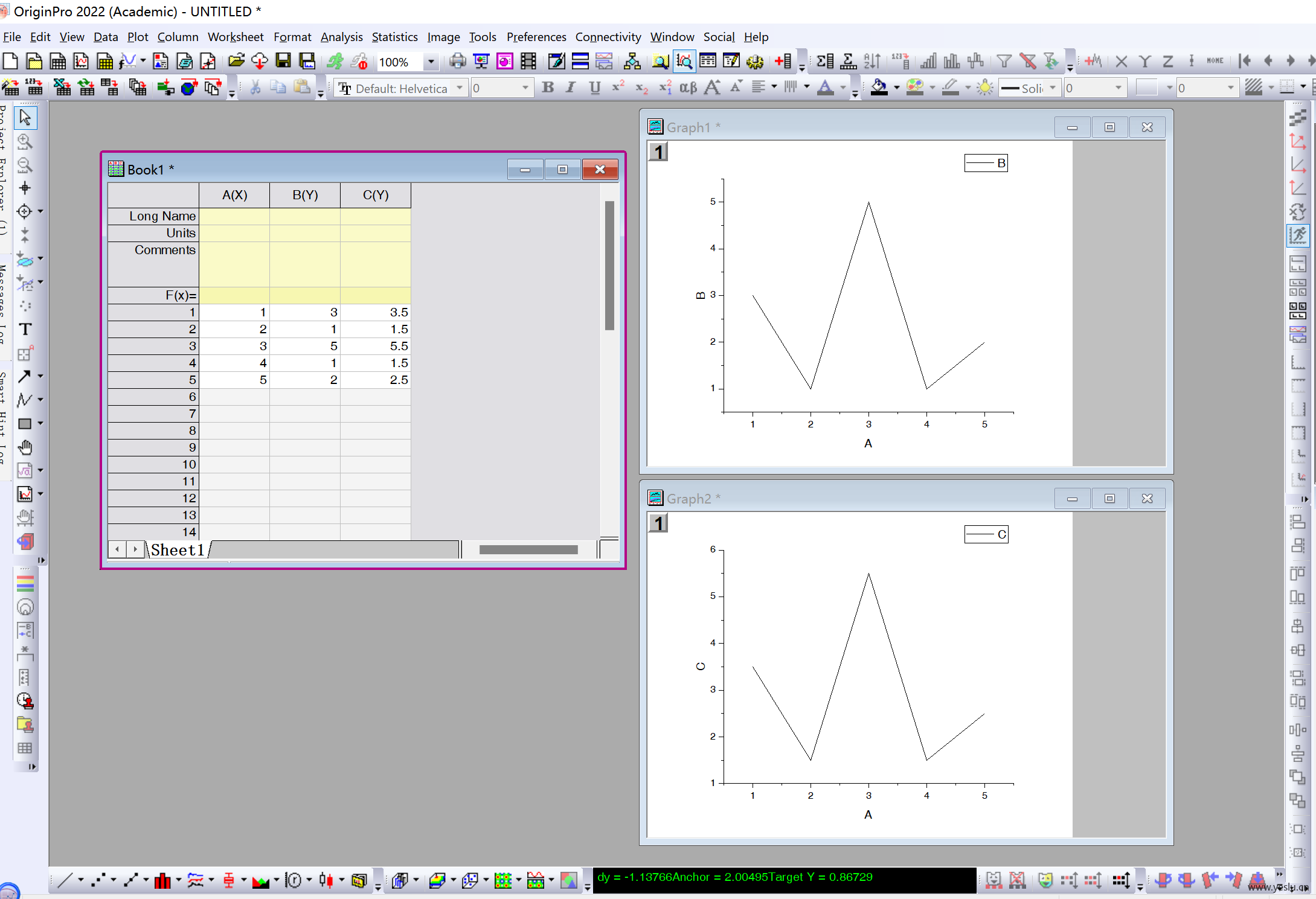

使用 A-B 列数据和 A-C 列数据分别绘图（画在同一个 Graph 的两个图层上，或者干脆画两张图均可，这里只是为了更清楚的展示）
