OriginLab 快速绘制带 PDF 卡片的 XRD 图谱

发表于 分类于

前言

X射线衍射（X-ray Diffraction, XRD）可用于揭示物质的晶体结构、化学组成以及物理性质，在处理 XRD 数据时，常与 PDF 卡片结合绘制。文本将介绍使用OriginLab 绘制带 PDF 卡片的 XRD 图谱。

教程

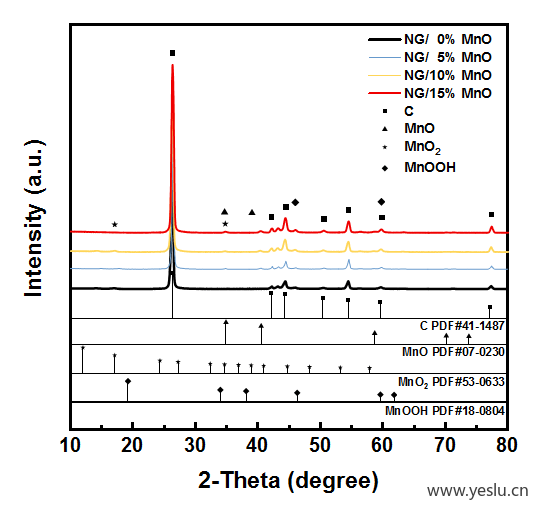

XRD Curves

本科期间，我向 OriginLab GraphGallery 贡献带 PDF 卡片的 XRD 图谱的例图，此后 OriginLab 官方以该图数据及绘制思路为蓝本制作了《XRD 二维层叠式带标准卡片》的教学视频。

在 OriginLab 2023 中，我和 Origin 的官方童鞋再一次优化了此图，将例图与快速绘制模板内嵌于该版本的 OriginLab 中。

Learning Center & Template Center

绘制方法（早期）

以下内容是我早期制作的利用模板快速制作带 PDF 卡片的 XRD 图谱的方法，现阶段已有上述的更好解决方案，感兴趣的同学可以继续往下阅读。

环境

  1. OriginLab 2018b (b9.5.5.409)

XRD 样品衍射图谱模板的制作

导入数据，制图

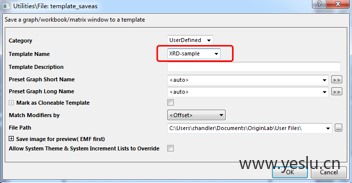

保存模板，并给模板命名，这里命为XRD-sample

标准 PDF 卡片模板的制作

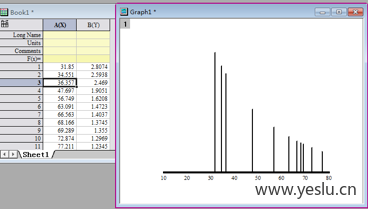

导入数据，制图

这里原本只需要 x 轴一条线即可，但为了最后合并的时候方便，建议暂时不要删去 x 轴的坐标；x 轴建议加粗（图中 thickness = 6），因为合并后需要压缩整个图层。

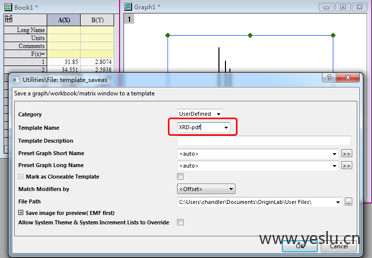

保存模板，并给模板命名，这里命为XRD-pdf

模板调用

样品衍射图谱的制作

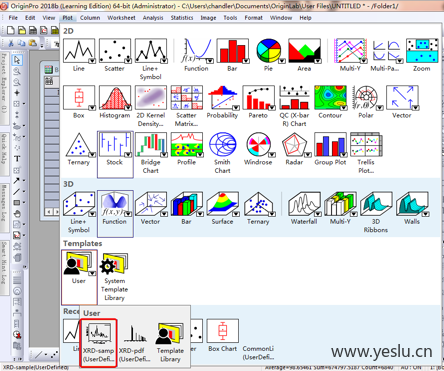

导入并选中数据，选择plot -> templates -> Users -> XRD-sample

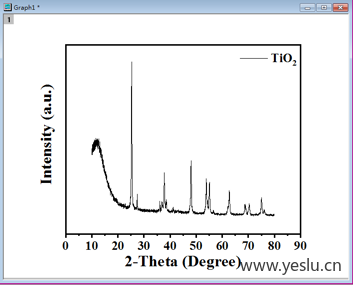

直接获得标准衍射图谱，注意修改图例，并且修改 x 轴坐标至合适范围（这个参数不会保存在模板中，每次都需要改）

PDF 标准图谱的制作

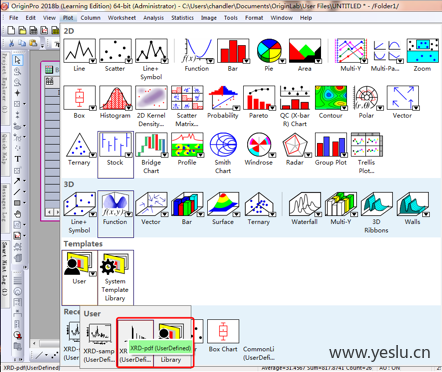

创建一个新的工作表，导入 PDF 卡片数据并选中，选择plot -> templates -> Users -> XRD-pdf

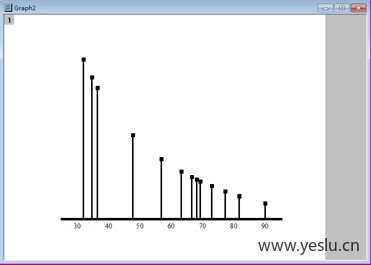

直接获得标准 PDF 卡片图像，鉴于部分参数（点的形状，x 轴坐标范围等）不会被保存在模板中，需手动调整

合并图层

拖动图层，当示廓线变色时，表示已经对齐

微调坐标轴范围，图层大小，线粗细等参数至美观，得最后图像

备注

  1. 本文禁止转载；
  2. 随着版本更新，您所使用的功能可能与教程中有所不同。
